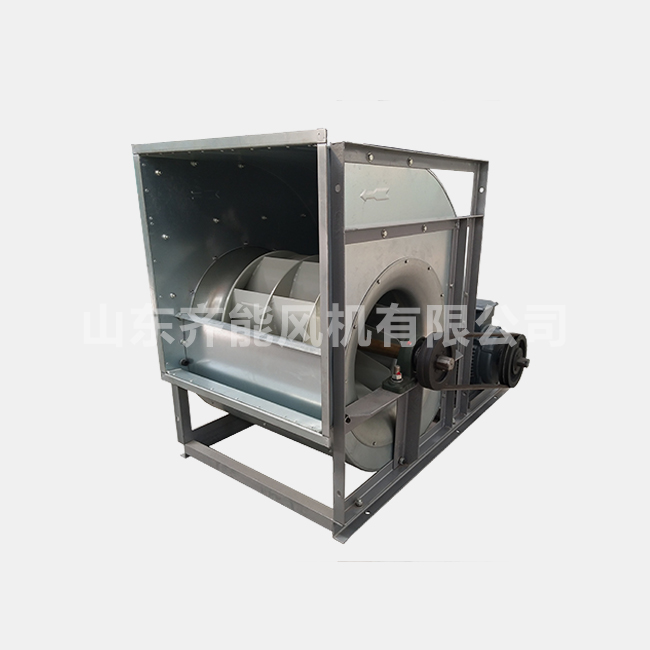

LKPH系列后向双进风带传动离心通风机是我公司开发的一款空调系统专用风机，它采用了效率较高的后向叶轮，电机位于蜗壳之外，通过皮带传动的方式驱动风机叶轮旋转。选择适当的传动变比，可使风机的额定工作点与所需工况获得良好匹配，提高机组的整体效率，达到节能环保的目的。

本系列风机的流体模型经CFD先进技术优化，在提高输出压力的同时，降低了噪声，并提高了效率，具有节能低噪的特点，特别适合各种空调、净化、新风机组、暖通、制冷等产品的配套，在宾馆、酒店、学校、医院、厂房、矿山、影剧院等领域获得了广泛应用。

本系列风机的各种规格均有0°、90°、180°等三种不同出风方向，还可根据用户的需要订做其他特殊出风方向的风机产品，安装形式灵活方便。

本系列风机可根据用户的需要订做不同电压和频率的特殊配套电机，在不同国家地区和不同领域的应用都很方便。

本系列风机具有以下显著优点：

1、皮带传动方式，可随意选择风机的额定流量和压力；

2、采用了优化设计的后向叶轮，高效低噪，环保节能；

3、风机的出风方向可以进行特殊订制加工，安装形式灵活方便。

典型型号：LKPH 630

型号含义：

LKPH： 后向双进风带传动离心通风机

630：    叶轮名义直径（mm）

风机的安装角度包括旋向和出风角度两个特征。

1) 旋向：叶轮的旋转方向，可分为顺向和逆向两种。

从皮带轮侧看，如果叶轮旋转方向为顺时针，称为顺向风机（英文缩写CW）；如果叶轮旋转方向为逆时针，则称为逆向风机（英文缩写CCW）。

2) 出风角度：风机出口与安装平面的夹角，本系列风机的常规出风角度有0°、90°、180°三种，如果需要其他出风角度，请联系我公司订制。

3) 安装角度示意图：

本系列风机适用的工作环境为：

1) 海拔不超过1000米；

2) 环境温度不低于-25℃，不高于40℃；

3) 环境相对湿度不超过90%；

4) 输送气体不含酸性、碱性、腐蚀性介质，且粉尘含量不大于150mg/m³。

当工作环境不满足以上要求时，需在订货时加以说明，我公司可以根据具体的现场条件予以专门订制。

流量：2800～128000m³/h

全压：590～2650Pa

超出此范围，请选用本公司其他系列的风机产品，或联系我公司订做。

1、使用前检查

使用前，请认真检查：

（1）电机、皮带轮和皮带是否完好无损；

（2）各联接螺栓、皮带轮和皮带有无松动；

（3）风机蜗壳、叶轮和风机轴等部件是否有严重变形；

（4）用手转动风机叶轮，手感应转动平稳，无明显卡滞现象。

2、安装

（1）风机底盘必须水平安装，严禁竖直或倾斜安装；

（2）风机的接地螺栓应进行可靠的接地联接；

（3）风机应配装缺相和过载保护装置；

（4）安装时务必小心，不要把手伸入皮带轮内，以免挤伤。

3、启动与运行

（1）风机启动前应检查工作电源，必须在额定电压±5%、额定频率±1%范围内；

（2）风机叶轮的旋转方向应与转向标识相同；

（3）风机的运行电流不可超过铭牌电流，否则会导致电机损坏或烧毁；

（4）风机运行时，严禁将身体或异物伸向风机内部，严禁靠近皮带和皮带轮，以免发生危险。
