  前向离心风机 > 带传动式-双蜗壳-LKPS系列
LKPS系列双蜗壳前向带传动离心通风机
概述

LKPS系列双蜗壳前向带传动离心通风机是我公司开发的一款空调系统专用风机,它由两套双进风离心风机的蜗壳和叶轮联接而成,然后用一台电机经过皮带传动,同时驱动两套叶轮旋转。该结构大大减小了整机的体积,可以在较小的安装空间条件下获得较大的通风量。选择适当的传动变比,可使机组的额定工作点与所需工况获得良好匹配,提高机组的整体效率,达到节能环保的目的。

本系列风机的流体模型经CFD先进技术优化,在提高输出压力的同时,降低了噪声,并提高了效率,具有节能低噪的特点,特别适合各种空调、制冷、净化、新风机组等产品的配套,在宾馆、酒店、学校、医院、厂房、矿山等领域获得了广泛应用。

本系列风机的各种规格均有0°、90°、180°等三种不同出风方向,还可根据用户的需要订做其他出风方向的风机产品,安装形式灵活方便。

本系列风机可根据您的需要订做不同电压和频率的特殊配套电机,在不同国家地区和不同领域的应用都很方便。

优点

本系列风机具有以下显著优点:

1、一台电机带动两台风机,结构紧凑,体积小,风量大;

2、采用了优化设计的前向多翼叶轮,压力高,噪声小,环保节能;

3、皮带传动方式,可以很方便地调整风机的流量和压力。

型号说明

典型型号:LKPS 250 M - 4

型号含义:

LKPS: 双蜗壳前向带传动离心通风机

250: 叶轮名义直径(mm)

M: 风机轴向尺寸代码

4: 配套电机极数

安装角度说明

风机的安装角度包括旋向和出风角度两个特征。

1) 旋向:叶轮的旋转方向,可分为顺向和逆向两种。

从皮带轮侧看,如果叶轮旋转方向为顺时针,称为顺向风机(英文缩写CW);如果叶轮旋转方向为逆时针,则称为逆向风机(英文缩写CCW)。

2) 出风角度:风机出口与安装平面的夹角,本系列风机的常规出风角度有0°、90°、180°三种,如果需要其他出风角度,请联系我公司订制。

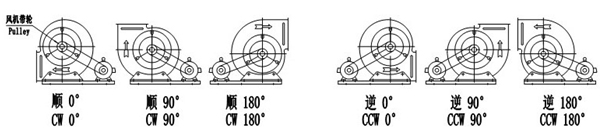

3) 安装角度示意图:

工作环境

本系列风机适用的工作环境为:

1) 海拔不超过1000米;

2) 环境温度不低于-25℃,不高于40℃;

3) 环境相对湿度不超过90%;

4) 输送气体不含酸性、碱性、腐蚀性介质,且粉尘含量不大于150mg/m3

当工作环境不满足以上要求时,需在订货时加以说明,我公司可以根据具体的现场条件予以专门订制。

性能范围

流量:2700~63800m3/h

全压:240~1330Pa

超出此范围,请选用本公司其他系列的风机产品,或联系我公司订做。

注意事项

1、使用前,请认真检查:

(1)电机、皮带轮和皮带是否完好无损;

(2)各联接螺栓、皮带轮和皮带有无松动;

(3)风机蜗壳、叶轮和风机轴等部件是否有严重变形;

(4)用手转动风机叶轮,手感应转动平稳,无明显卡滞现象。

2、安装

(1)风机底盘必须水平安装,严禁竖直或倾斜安装;

(2)风机的接地螺栓应进行可靠的接地联接;

(3)风机应配装缺相和过载保护装置;

(4)安装时务必小心,不要把手伸入皮带轮内,以免挤伤。

3、启动与运行

(1)风机启动前应检查工作电源,必须在额定电压±5%、额定频率±1%范围内;

(2)风机叶轮的旋转方向应与转向标识相同;

(3)风机的运行电流不可超过铭牌电流,否则会导致电机损坏或烧毁;

(4)风机运行时,严禁将身体或异物伸向风机内部,严禁靠近皮带和皮带轮,以免发生危险。

PDF文件下载

点击下载PDF电子样本        (建议使用Adobe Reader软件打开)
